TDJDC-5000 便攜式交流電源接地故障查找儀適用于單相或三相380V及以下交流電源系統，包括接地或不接地交流低壓電源系統。

目前,重要的供電場所采用了大量的不接地交流電源系統，電力系統不接地交流電源接地故障查找的核心問題是現場干擾大。在不同的不接地交流電源和不同的工作狀態下測量,抗干擾性差，導致許多產品誤測誤判，這是該系列產品的缺點，也是最普遍的現象。我們的產品之所以能夠迅速立足該市場，是因為成功解決了干擾問題。便攜式不接地交流接地選線器采用正弦信號相位超前處理技術和數據轉移算法技術研制生產。

TDJDC-5000 便攜式交流電源接地故障查找儀介于在線式和便攜式兩大類型之間,使用方法為便攜式,性能為在線式。該儀器具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。查找不接地交流系統接地故障時，不需要斷開電源，可實現接地點定位。儀器能檢測不接地交流系統接地電阻阻值和接地方向，為電力不接地交流系統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。

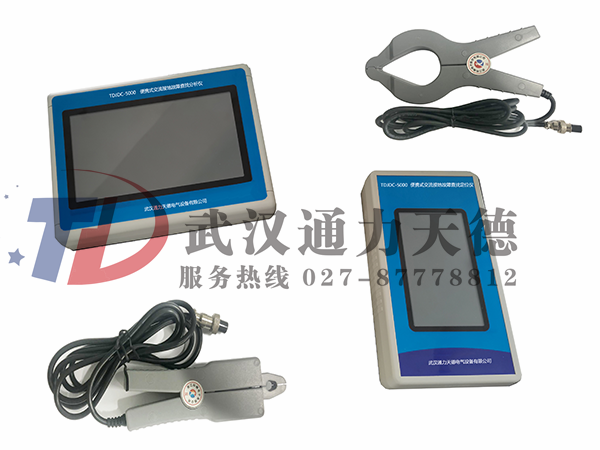

2.1、本儀器由分析儀（信號源）和定位儀（手持器）組成,分析儀(檢測整個交流電源系統接地電阻用)直接從母線上取電,無需外接交流電源或電池充電,使用更加方便。

2.2、380V、220V接地與不接地交流系統共用一套不接地交流接地探測器。

2.3、智能化的接地點方向判斷，能夠快速、準確定位出環路中的接地點位置。

2.4、可以完全定位不接地交流系統接地故障,排除現場分布大電容的干擾,準確無誤地將故障區域鎖定在最小范圍內。

2.5、實時的波形顯示，操作人員可以通過對波形曲線的分析獲取各檢測支路的多方面信息，實現對不接地交流系統的輔助診斷。

2.6、高精度、大范圍的檢測能力，能夠?qū)崿F(xiàn)對多點接地、高阻接地、環路接地等接地故障實現定位。

2.7、能適應交、不接地交流串電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地。

2.8、交流系統各線對地電壓測量功能，可測量單相或三相各線對地電壓，測量范圍：0—400V；

2.9、系統絕緣電阻測量功能，分析儀可測量系統對地絕緣總電阻，測量范圍0—999.9KΩ；

2.10、單相或三相系統自動識別功能，分析儀可自動識別被測系統為單相或三相，單相系統顯示各線對地電壓及線間電壓，三相系統顯示各線對地電壓；

2.11、裝置具有調頻、調幅、復位、電流波形選擇和工作模式選擇功能，可實現高阻絕緣故障的查找定位。

2.12、支路絕緣阻抗測量及絕緣故障定位功能，儀器測量每條支路對地絕緣阻抗大小，并可通過波形顯示及方向顯示實現絕緣故障點的定位；

2.13、故障電流頻譜分析功能，裝置通過快速FFT變換實現電流變化的頻譜分析功能，有效提取被測電流頻點的信號幅值，提高檢測精度；

2.14、交直流電流表功能，裝置可做高精度電流表使用，電流測量分辨率可達0.01mA;

2.15、波形曲線顯示及方向顯示功能，在使用探測儀對被測支路進行檢測時，顯示屏?xí)圆ㄐ吻€形式顯示被測支路電流變化情況，方便使用者快速準確地實現故障點的查找。

2.16、電流鉗鉗口開合自動檢測，防止誤報，可以按用戶要求配置相應的三個電流鉗定位儀（有直徑Φ50，Φ16，Φ8）標準配置一個。

2.17、符合人工力學的外形設計，使用方便、舒適。豪華外包裝，攜帶方便。

3.1、分析儀（信號源）：

信號功率：<0.03W

信號頻率：≤0.5Hz

最大信號電流：<800uA

測量對地電阻：0—999.9KΩ，

分辨率：0.1 kΩ

傳輸方式：433MHz無線傳送

測量對地分布電容：0～100μF，

對地分布電容分辨率 ：1μF

測量范圍：0.5mA-2A(異頻電流)

測試精度：±3%±1mA

工作時間：大于10h

裝置尺寸：204mm*100mm*35mm

裝置重量： 360g

電壓測量范圍：0-600V

接地電流分辨率：0.1ｕA

功耗：小于10W

適應溫度：-10℃-+50℃

3.2、定位儀（手持器）：

顯示方式：中文液晶，背光功能

工作時間：大于10h

靈敏度：可查100KΩ以內各種接地故障，

測量支路接地電阻0—999.9KΩ

支路接地電阻測量精度：誤差≤5％

接地支路顯示方式：通過波形顯示接地情況

LCD尺寸：54mm*50mm

裝置尺寸：204mm*100mm*35mm

裝置重量： 360g

路接地電阻測量電流值：0.005mA

整機功耗：小于1W

適應溫度：-10℃-+50℃
