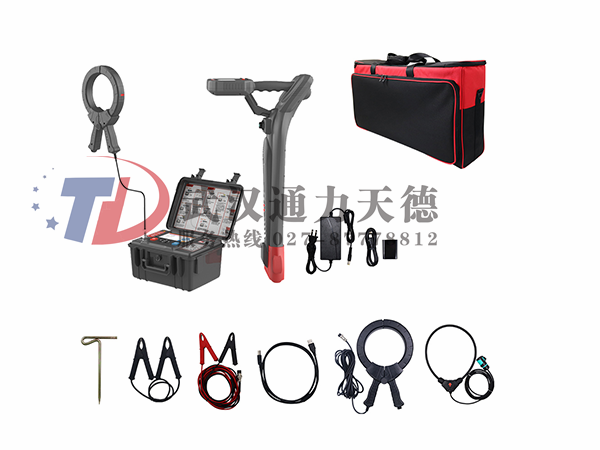

TDLJSB-5800智能型電纜綜合探測儀又名管線儀、路徑儀，是一款綜合性能很強的路徑探測儀器。具有管線路徑探測、電纜識別、故障查找等多種功能。儀器由發射機、發射電流鉗、接收機、接收柔性電流鉗、連接測試線、A字架（選配)等組成。
TDLJSB-5800智能型電纜綜合探測儀能在非開挖的情況下，用于金屬管線、地下電纜的路徑探測、管線普查和深度測量。儀器使用多種濾波技術、具有抗干擾能力，能精準定位和測深，適用于地下各種金屬管線的探測和巡線、管線管理與維護、市政規劃建設、供電等部門的管線檢測，是管道維護單位的必備儀器之一。該功能由信號發射機、接收機、信號發射鉗和連接測試線來配合實現。
1、多種探測模式：經典定位模式，導線巡航模式、信號畸變測量模式；
2、經典定位模式：羅盤、方向和信號幅值顯示，直觀顯示管線左右方向。
3、導線巡航模式：360°全方位管線路徑指示，連續顯示深度、電流和管線相對位置。界面簡潔直觀，無需經驗即可進行操作
4、信號畸變測量模式：同時顯示波峰波谷波形，在無畸變現場，峰值和谷值位置應一致，現場形狀應相對于中心線對稱。
5、電流方向判定（部分頻率），可通過標定電流方向，排除鄰線干擾，防止跟蹤錯誤。
6、全數字化高精度采樣處理：穩定可靠，超高靈敏度，接收通頻帶極窄，抗干擾能力強，能充分抑制鄰近運行電纜及管道的工頻和諧波干擾。
7、多種探測頻率：13種主動探測頻率和2種被動探測頻率。
8、發射機多種信號輸出方式：直連輸出、卡鉗耦合、感應法。
9、發射機數字放大功率輸出，全自動阻抗匹配，全自動保護。
