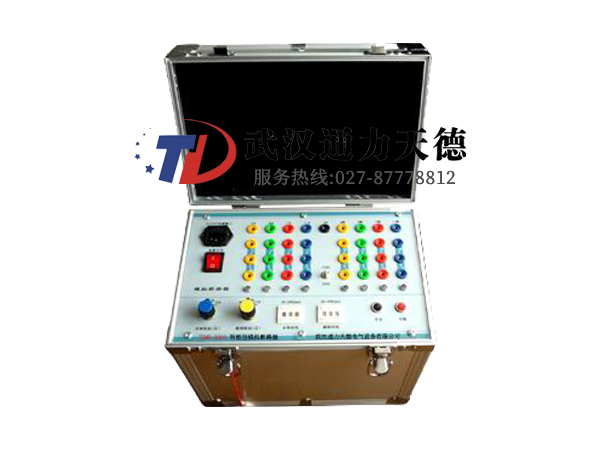

TDMN-3000 智能型模擬斷路器主要用于電力系統斷電保護裝置或成套繼電保護屏的整組試驗，可真實地模擬斷路器的跳合閘時間。在整組試驗時模擬高壓斷路器的跳閘及合閘，以避免由于重復的整組試驗造成斷路器反復分合帶來的不良影響。

（1）本儀器跳合閘電源電壓為DC220V與DC110V兩檔，試驗前必須選擇好電壓與輸入電壓一致。

（2）本模擬斷路器可以模擬分相操作斷路器，也可模擬三相操作斷路器，跳合閘阻抗選擇為400歐、200歐、110歐任意選擇，當模擬分相操作斷路器時，其跳合閘輸入端子分別為A合、A跳、B合、B跳、C合、C跳；當模擬三相操作斷路器時，其跳合閘輸入端子為三跳、三合。另外，面板上還設有手動合閘和手動跳閘按鈕，并設有跳合閘信號燈，分別為A合、B合、C合三個紅色信號燈和A跳、B跳、C跳三個綠色信號燈，在模擬三相操作斷路器時，A、B、C三相信號燈同時明滅。

（3）在模擬回路中設有繼電器A、B、C各輸出一組轉換觸點，動斷觸點閉合或斷開觸點斷開的觸點與操作電源完全隔離，可與微機型繼電保護試驗設備進行配合。

（4）模擬斷路器可模擬跳閘和合閘時間，時間設置為撥碼開關設置，精度高。跳閘時間設置范圍為20-200ms，合閘時間設置范圍為20-100ms。

（1）供電電源AC200V±10%

（2）跳合閘操作為電源電壓：DC220V、DC110V

（3）  跳合閘阻抗選擇400Ω、200Ω、110Ω

（4） 合閘時間選擇：20-200ms

（5） 跳閘時間選擇：20-100ms

（6） 模擬斷路器常閉/常開接點容量為AC220V/5A。
