一、產品概述

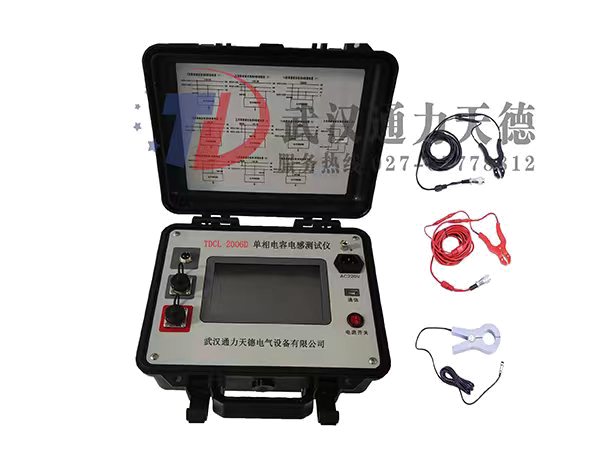

TDCL-2006D 單相電容電感測試儀是針對變電站現場高電壓并聯電容器組測量時存在的問題而設計，并參考 GB3983.2-1989《高電壓并聯電容器》、DL/T840-2003《高壓并聯電容器使用技術條件》和 JB5346-1998《串聯電抗器》等國家標準而專門研制，主要是對無功補償裝置的高電壓并聯電容器組和電抗器進行測量。
TDCL-2006D 單相電容電感測試儀是采用新一代高速混合微處理器，高度集成化，同步采集被試品的電壓信號和電流信號，自動計算電容值、電感值和無功功率等值?，F(xiàn)場測量電容器無需拆除連接線，簡化試驗過程、有效提高工作效率、避免損害電力設備。試驗結束后自動計算每相電容器容量和其它參數，極易判別電容器的品質變化及器件間連接導體故障。同時本儀器還帶有數據存儲和 USB 通信功能，無需現場抄寫數據， 確保測量數據完整。
二、產品主要特點
1. 不拆線測試：儀器配備大電流高精度電流鉗，現場測量電容器無需拆除連接線，簡化試驗過程、有效提高工作效率、避免損害電力設備。
2. 高度智能化：三相測試完成后，自動計算每相電容值和總電容值、無功功率等參數，簡單直觀，減輕測試人員負擔。
3. 四端測量：采用四端測量技術，測量精確，測試重復性好。
4. 自動補償：電流自動分段補償，電流全量程線性化，提高儀器測量精度。
5. 存儲功能：儀器最大存儲 400 條數據，具有歷史數據查詢功能。
6. USB 通信：USB 通信功能，配合 PC 機軟件，實現數據分析、保存、打印并生成完備測試報告，便于數據集中管理。
7. 大尺寸觸摸屏：7 寸大屏幕真彩觸摸液晶顯示屏，中文顯示，界面直觀， 操作簡單。
8. 溫度監測：監測環境溫度，便于記錄不同溫度下電容器的電容值。
三、產品技術參數
1. 電容測量范圍及準確度
電容量測量范圍：0.1uF～3300uF
準確度：±（讀數×1%+0.005uF） 分辨率：0.001uF
2. 電感測量范圍及準確度
電感量測量范圍：100μH～50H 準確度：±讀數×2%
3. 供電和試驗電源
儀器供電電源：交流 220V±10%，50Hz
輸出電壓(開路)： 交流 23V±10%，50Hz（電容）
交流 3V±20%，50Hz（電感）
最大輸出電流：20A 輸出短路保護：自動
4.工作條件、外形尺寸和儀器重量
環境溫度：-10℃～+40℃ 相對濕度：≤90%
主機體積: 400×290×175mm（長×寬×高）
質 量 : 9.5kg 附件箱體積：340×260×135mm（長×寬×高）
質量：3.6kg
