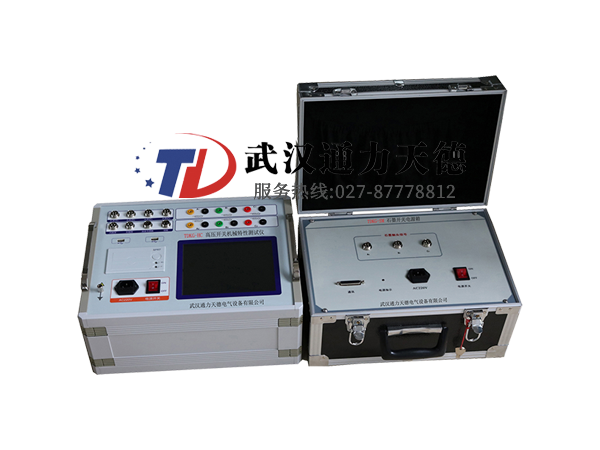

隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。高壓開關綜合特性測試儀即（高壓開關機械特性測試儀）是依據新的《高壓交流斷路器》GB1984-2003為設計藍本，參照中華人民共和國電力行業標準《高電壓測試設備通用技術條件》第3部分，DL/T846.3-2004為設計依據，為進行各類斷路器動態分析提供了方便，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行。機械特性參數是判斷斷路器性能的重要參數之一。

⑴、本儀器為嵌入式工控機，主板基于CortexTM-A8，主頻1GHZ，閃存1GB，開機速度快僅需16秒。8.4寸彩色大屏，windows操作系統，人性化操作界面直觀，觸摸屏，支持中英文輸入，便于現場操作人員使用。

⑵、高速熱敏打印機，方便現場打印測試數據。

⑶、機內集成式操作電源，無須現場二次電源，使用方便快捷?？商峁〥C10～260V可調電源，電流20A。任意整定分、合閘線圈的動作電壓值,并可做斷路器的低電壓動作試驗。

⑷、配備直線傳感器、旋轉傳感器、萬能傳感器以及支架、專用固定多功能接頭，安裝極為方便，簡捷。

⑸、適用于國內外生產的所有型號的SF6開關、GIS組合電器、真空開關、油開關。

⑹、開關動作一次，得到所有數據及圖形。

⑺、主機可存儲30000組現試驗數據（可擴展存儲卡），機內實時時鐘，便于存檔。

⑻、配備U盤接口，可直接把數據保存到U盤，上傳到計算機進行分析、保存。

⑼、同時可測12路金屬觸頭斷口、6路主斷口和輔助斷口、6路合閘電阻、3路石墨。

⑽、內含包絡線，通過多臺（2-10臺）開關測試的數值，生成標準包絡線，進行分析對比，還能進行開關震動頻率分析。

⑾、全自動電機儲能、電機功率測量功能。

⑿、內部抗干擾電路可滿足800KV變電站內可靠使用。

1．時間測量：

              12路 固有分閘（合閘）時間

              分閘（合閘）相內不同期

              分閘（合閘）相間不同期

              合閘（分閘）彈跳時間（彈跳次數）

              測試范圍：0.01ms～20s，分辨率：0.01ms,

              測試范圍：20s～200s，分辨率：0.1ms,

            在200ms以內準確率：(0.1%t±0.1)ms

2. 合閘電阻測量：

             3/6路固有分閘（合閘）時間

                 分閘（合閘）相內不同期

                 分閘（合閘）相間不同期

                 合閘電阻投入時間

   3. 測量范圍：20～10KΩ,分辨率0.1Ω，準確度：3%±1個字

   4.石墨觸頭測量：

             3/6路固有分閘（合閘）時間（選配）

                 分閘（合閘）相內不同期

                 分閘（合閘）相間不同期

                 測量電流：10A

   5．速度測量：剛分（剛合）速度

               指定時間段（行程段或角度段）平均速度

6. 測速范圍：1mm傳感器 0.01～25.00m/s，

                0.1mm傳感器 0.001～2.50m/s

                0.5°角度傳感器 1周波/ 0.5°

7．行程測量：動觸頭行程（行程）

                接觸行程（開距）

                過沖行程或反程（超程）

直線傳感器：50mm，分辨率:0.1mm，測量范圍：0-50mm.

                360線傳感器：360о，分辨率:0.5о,測量范圍：5-1000mm.

8. 電流顯示：最大電30A,分辨率：0.01A。

9.儀器電源 ：AC/DC 220V ± 10%；50Hz ± 2%

10.直流電源輸出:DC20～260V連續可調，DC110V≤30A（短時），DC220V≤ 20A(短時)。

11.外觸發觸發電壓：AC/DC10-300V，電流≤120A

12.隔離開關測量范圍：

⑴、電壓輸出：DC10～260V（可調）；

               ⑵、電源輸出時間：0.01-20秒（可設置）；

⑶、斷口信號最大采集時間為200秒；

⑷、可測斷口合、分閘時間、三相不同期、彈跳時間及次數

13.主機體積：360×260×170mm

14.使用環境：  -20℃~+50℃

15.相對濕度：≤90%
