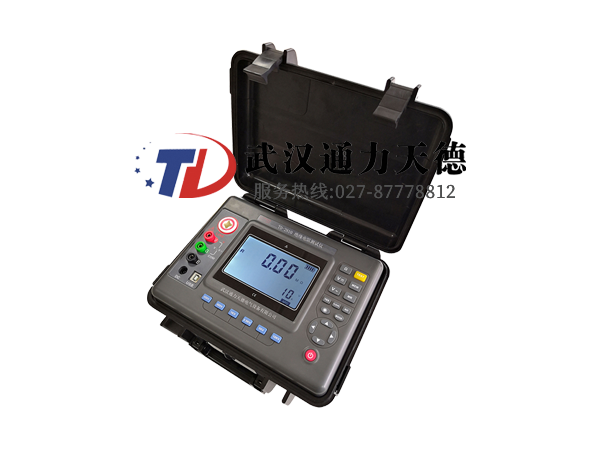

TD-2810 絕緣電阻測試儀又名兆歐表、高壓絕緣電阻測試儀等，用于絕緣電阻的測試。本儀表具有LCD大屏幕灰白背光顯示、數據存儲、數據查閱、報警、自動關機等功能。同時還具備測量直流電壓交流電壓吸收比和極化指數功能。整機美觀高檔，量程寬廣，分辨率高，操作便捷，攜帶方便，準確、可靠、性能穩定，抗干擾能力強。而且具有防震、防塵、防潮結構，是電信、電力、氣象、機房、油田、機電安裝和維修以及利用電力作為工業動力或能源的工業企業部門常用而必不可少的儀表。它適用于測量各種絕緣材料的電阻值及變壓器、電機、電纜及電器設備等的絕緣電阻。
TD-2810 絕緣電阻測試儀由中大規模集成電路組成。本表輸出功率大，輸出電壓等級多（有6個電壓等級）。 額定絕緣測試電壓范圍250V～10kV,絕緣電阻測量范圍0.01MΩ～1000GΩ。直流電壓測量范圍0～1000V,交流電壓測量范圍0～750V。
測量功能 | 輸出電壓 | 測量范圍 | 精度 | 分辨率 |
絕緣電阻 | 250V(±10%) | 0～10MΩ | ±3%rdg±5dgt | 0.01MΩ |
10～100MΩ | 0.1MΩ |
100～1000MΩ | 1MΩ |
1G～10GΩ | ±5%rdg±5dgt | 0.01GΩ |
500V(±10%) | 0～10MΩ | ±3%rdg±5dgt | 0.01MΩ |
10～100MΩ | 0.1MΩ |
100～1000MΩ | 1MΩ |
1G～10GΩ | ±5%rdg±5dgt | 0.01GΩ |
1000V(±10%) | 0～20MΩ | ±3%rdg±5dgt | 0.01MΩ |
20～200MΩ | 0.1MΩ |
200～2000MΩ | 1MΩ |
2G～20GΩ | ±5%rdg±5dgt | 0.01GΩ |
2500V(±10%) | 0～2000MΩ | ±3%rdg±5dgt | 1MΩ |
2000MΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ |
20GΩ～200GΩ | ±20%rdg±10dgt | 0.1GΩ |
5000V(±10%) | 0～2000MΩ | ±3%rdg±5dgt | 1MΩ |
2000MΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ |
20GΩ～200GΩ | ±20%rdg±10dgt | 0.1GΩ |
200GΩ～1000GΩ | ±20%rdg±10dgt | 1GΩ |
10kV(±10%) | 0～2000MΩ | ±3%rdg±5dgt | 1MΩ |
2000MΩ～20GΩ | ±5%rdg±5dgt | 0.01GΩ |
20GΩ～200GΩ | ±20%rdg±10dgt | 0.1GΩ |
200GΩ～1000GΩ | ±20%rdg±10dgt | 1GΩ |
注：常用電氣單位換算
1 TΩ（Tera ohm）=1000GΩ=1012Ω
1 GΩ（Giga ohm）=1000MΩ=109Ω
1 MΩ（Mega ohm）=1000KΩ=106Ω
測量功能 | 測量范圍 | 精度 | 分辨率 |
直流電壓 | DC 0.0V～1000V | ±1.5%rdg±3dgt | 0.1V |
交流電壓 | AC 0.0V～750V | ±1.5%rdg±3dgt | 0.1V |
