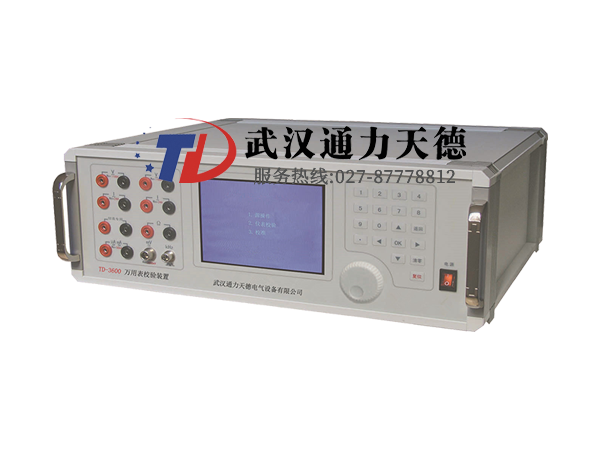

本裝置是按照國家檢定規程JJG124－2005《電流表、電壓表、功率表和電阻表檢定規程》及相關國家標準的要求而設計的單相0.05級交直流標準源?？蓹z定0.2級及以下交直流電壓表、電流表、頻率表、電阻表。源的信號部分用的是DSP和16位高速數模轉換器組成可控制的正弦波、畸變波信號源。

裝置設有RS―232接口，能與計算機組成半自動檢定系統。軟件界面友好,功能豐富，包括檢定、存儲及查詢功能。

裝置采用彩色液晶屏，圖表字符顯示清晰，具有精度高、工作穩定可靠、操作方便靈活的特點

1 可半自動或手動檢驗電力系統中各種數字式和指針式萬用表、鉗型電流表、各種工頻電表（電壓表、電流表、頻率表、電阻表）的基本誤差。

2 電源部分可生成具有2～31次諧波的畸變波，諧波個數、次數、幅度以及諧波對基波的相位均可程控。

3 功放的工作頻帶為40HZ～1kHZ，有良好的線性。電流功放為恒流源，電壓功放為恒壓源。由于重量輕，本裝置更適合于現場校驗使用。

4 設有RS-232接口。通過上位機軟件（選件），由PC機控制本裝置可進行自動或手動檢驗，并對結果進行處理和管理。

5 設有大容量的非易失性存貯器，可存貯500塊被檢表的檢測原始數據，以供查閱和上傳。

1  交流電壓量程   200mV、400mV、2000mV、4000mV、20V、100V、200V、500V、1000V

最大輸出容量　20VA；

2  交流電流量程　200uA、400uA、2mA、4mA、20mA、40mA、0.2A、0.5A、2A、5A、10A、

20A　　                                  最大輸出容量　20VA；

3  交流電壓、電流調節范圍 0～120% FS（1000V量程除外）       調節細度 5×10－5；

4  工頻交流電壓20V～1000V量程 準確度±(0.03%RD+0.02%FS)；穩定度≤0.01% FS /60s；

200mV～4000mV量程          準確度±(0.3%RD+0.2%FS)；  穩定度≤0.04% FS /60s；

工頻交流電流0.2A～20A量程 準確度±(0.03%RD+0.02%FS)； 穩定度≤0.01% FS /60s；

200uA～40mA量程            準確度±(0.3%RD+0.2%FS)；  穩定度≤0.04% FS /60s；

5  頻　率　　調節范圍 45～65HZ，   調節細度 0.001HZ，調定值準確度 5×10－5；

點頻方波輸出  1KHZ、5KHZ、10KHZ、50KHZ、100KHZ、200KHZ、1000KHZ；

6  交流電壓、電流輸出波形失真度　　  ≤0.3%；

7  諧波2～31次，幅度0～20%，各次諧波相位細度0.010·N（N為諧波次數）；

8  直流電壓量程　200mV、400mV、2000mV、4000mV、20V、40V、100V、200V、400V、1000V　

最大輸出容量20W；

9  直流電流量程　20uA、40uA、200uA、400uA、2mA、4mA、20mA、40mA、0.2A、1A、2.5A、5A、10A、20A                                       最大輸出容量20W；

10 直流電壓、電流調節范圍0～110% FS（1000V量程除外），調節細度5×10－5；

11 直流電壓、電流輸出穩定度　    ≤0.01% FS /60s（峰－峰值）；     紋波≤1% FS；

12 直流電壓調定值準確度　　　　　　    ±(0.03%RD+0.02%FS)；

13 直流電流調定值準確度　　　　　      ±(0.06%RD+0.04%FS)；

14 電子電阻箱量程  0～50Ω、0～200Ω、200～400Ω、0～2KΩ、2KΩ～4KΩ、0～20KΩ、

20KΩ～40KΩ、0～200KΩ、200KΩ～400KΩ、0～2MΩ、2MΩ～4MΩ；

15 電子電阻箱調節范圍   0～100% FS；   調節細度    0.02%；

16 電子電阻箱量程0～50Ω、0～200Ω、0～2KΩ、0～20KΩ、0～200KΩ在測試電流不超過最大允許輸入電流時，0～100% FS范圍內調定值準確度  ±(0.12%RD+0.08%FS)；0～2MΩ在0～100% FS范圍內調定值準確度  ±(0.3%RD+0.2%FS)。

17 電子電阻箱量程200～400Ω、2KΩ～4KΩ、20KΩ～40KΩ、200KΩ～400KΩ在測試電流不超過最大允許輸入電流時，1%～100% FS范圍內調定值準確度  ±(0.12%RD+0.08%FS)；2MΩ～4MΩ在1%～100% FS范圍內調定值準確度   ±(0.3%RD+0.2%FS)。

18 工作電源　 單相220V±10%，　50HZ±5%；

19 使用環境　 溫度200C±100C，　相對濕度≤85%RH；

20 體積重量　 約440×360×160mm3，　12kg；
