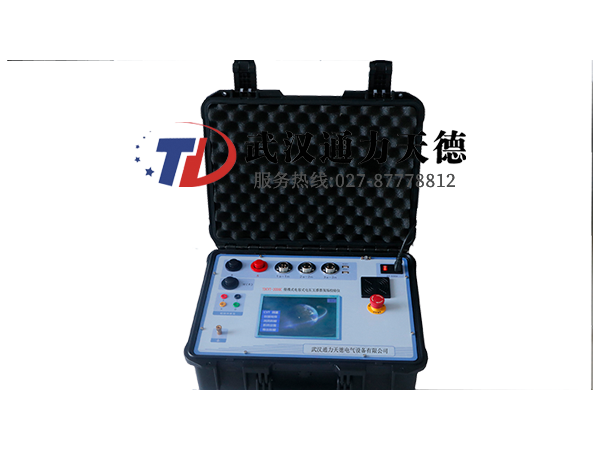

TDCVT-2000C 便攜式電容式電壓互感器現場校驗儀具有在低電壓情況下測量出高電壓工作情況下的實際誤差，單臺設備即可滿足現場電容式電壓互感器誤差的測量?？梢愿采w6KV/100V、6KV//100V/、10KV/100V10KV//100V/、35KV/100V、35V//100V/、110kV/100V、110kV//100V/、220kV/100V以及220kV//100V /變比的電容式電壓互感器的測量。儀器在設計時引入了一些新的思想，采用了異頻電源技術、通用平臺技術、電壓仿真負荷、內部高準確度電壓互感器和自升壓電源等。使用戶在使用該儀器時感到更加方便、快捷、高效。并且儀器采用WINCE系統，人性化彩色觸摸屏操作，人機界面直觀、方便。

1. 無需升壓源、標準互感器、負荷箱，采用了電壓互感器負荷曲線外推法原理，單臺儀器即可實現現場測試電容式電壓互感器（CVT）的20%、50%、80%、100%、120%的滿載和輕載負荷下的比差和角差。測試結果完全滿足國家互感器檢定規程.

2.單臺儀器即可完成測量CVT的電容分壓比、分壓電容、中間PT變比、中間電壓、直流電阻等

3．具有極性、變比、接線檢查功能。

4. 一次接線完成全部測試，提高工作效率，避免操作失誤對人身及儀器的損傷，確保安全。

5. 具有測試速度快、處理信息量多和存儲容量大（可存儲百萬條數據）的特點。內存為16G,可以存儲百萬組數據。

6. 測試儀采用了變頻技術、數字化處理，現場抗干擾能力強。

7. 測試過程最大電壓不超過4KV，并采取各種保護措施，確保人身安全及設備安全、可靠。

8. 測試過程操作簡單。

9. 儀器采用WINCE系統，人性化彩色觸摸屏操作，同時也可使用鼠標操作儀器，人機界面直觀、方便。

10. 儀器具備雙USB通訊口，可將儀器內部數據導入U盤極大的方便現場數據管理。同時也可使用鼠標操作儀器。

11. 儀器內附接線圖，簡單、直觀，現場使用對照接線即可保證一次性正確完成測試接線，減少準備工作時間。

1.  環境條件：

溫度：（5~40）°C    相對濕度：<80%（25°C）

海撥高度：<4500m 電源頻率：50±0.5Hz

2.  被測電壓互感器類型：電容式電壓互感器

3．誤差測量準確度：0.05%

4．分壓比測量準確度：0.5%

5．分壓電容測量準確度：2%

6. 直流電阻測量準確度：0-0.1Ω  3%

                                        0.1-50   1%

7. 內部標準電壓互感器部分：

a、變比范圍：

6KV/100V、    6KV//100V/

10KV/100V、    10KV//100V/

35KV/100V、 35KV//100V/

110KV/100V、 110KV //100V/

220KV/100V、 220KV//100V /

b、準確度等級：    0.02%

8. 校驗儀檢定部分：

電壓范圍：0-100V （百分表誤差0.5%）

比差：0.001%-3%  （100V）

               角差：0.00′-50′（100V）

               誤差： DX=±(2%×X+2%×Y±2個字)

                           DY=±(2%×X+2%×Y±2個字)

               導納：0.1mS-99.9mS

               誤差： DX=±(2%×X+2%×Y±2個字)

                           DY=±(2%×X+2%×Y±2個字)

9．外形尺寸：496*394*185 mm

10． 重量（Kg）:14.0
