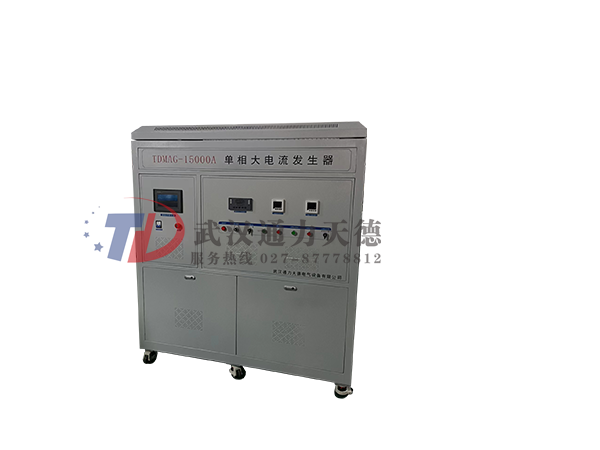

TDMAG-15000A單相大電流發生器是針對高低壓開關研發的一款新型試驗臺，可供生產廠家或有關質檢部門，為了保證安全，對開關進行過電流和溫升測試。實驗電流由兩磁路大電流發生器送出，其中一磁路電流可由調壓器來調節，二磁路由電源直接輸入電壓，是為了滿足開關高倍瞬時額定電流，作短路保護試驗而設置的，開關作低倍過載延時試驗時，由單磁路調節試驗即可。

      該試驗系統由程控大電流控制臺、電動調壓器、單相大電流變壓器及測量標準互感器及大電流聯機線組成，成套試驗系統必須連接完整，要求保護可靠?？刂婆_、調壓器、大電流變壓器必須可靠接地！

2.1、80kVA程控大電流調節控制臺

2.1.1、內置電動調壓器額定容量：兩磁路調壓器40KVA*40KVA(總?cè)萘?0KVA)

2.1.2、輸入電壓：380V

2.1.3、輸出電壓：0-400V

2.1. 4、輸出電流：0-200A

2.1.5、噪聲：≤70dB

2.1.6、控制臺采用PLC控制電路，操作采用工業昆侖通態觸摸屏可遠程查看數據，滿足常規零位合閘啟動，過流脫扣、自動回零，出現意外情況急停功能。

2.2、DDG-15000A單相大電流變壓器

2.2.1、設備容量：80kVA

2.2.2、輸入電壓：400V

2.2.3、額定輸入電流：200A；

2.2.4、額定輸出電流：0-15000A；

2.2.5、額定輸出電壓：0-5V；

2.2.6、冷卻方式：自冷、戶內裝置；

2.2.7、線圈材質：初級H級絲包銅線，耐溫度180度，次級為銅排輸出

2.2.8、硅鋼片材質：冷軋350變壓器硅鋼片

2.2.9、絕緣漆：TVB-2166耐高溫樹脂絕緣漆。

2.2.10、電壓波動：±2%；

2.2.11、過載能力：20%（30S內）；

2.2.12、頻率：50/60HZ；

2.2.13、噪音：40-65分貝；

2.2.14、效率：≥95%；

2.2.15、絕緣等級：H級；

2.2.16、溫升：75K；

2.2.17、配套外連接輸出銅排及軟輸出電纜。

3.3、高精度電流互感器

3.3.1、測量精度：0.5級

3.3.2、規格：15000A/5A

3.3.3、數量：1臺

3.1、使用電源：380V±10%   50Hz

3.2、設備容量：80kVA

3.3、額定輸入電流：200A；

3.4、額定輸出電流：0-15000A（短時）；

3.5、輸出電壓：5V

3.6、電流測量精度：±0.5%

3.7、波形畸變率：3%

3.8、設備帶有三相輸出電壓：AC 0-1400v可調.容量三相9KVA.

3.9、系統過流保護設定：額定容量的20%-100%范圍內調節

3.10、具備零位啟動和調壓自動回零。。

3.11、恒流時間設定：1mS秒至9.9小時任意設定

3.12、本套設備額定電流和負載下可以運行5分鐘.

3.13、海拔高度：≤1000m。

3.14、環境溫度： -5℃ — +45℃。

3.15、環境濕度為25℃時，相對濕度不超過90%。
