隨著社會的發展，人們對用電的安全可靠性要求越來越高，高壓斷路器在電力系統中擔負著控制和保護的雙重任務，其性能的優劣直接關系到電力系統的安全運行，機械特性參數是判斷斷路器性能的重要參數之一。

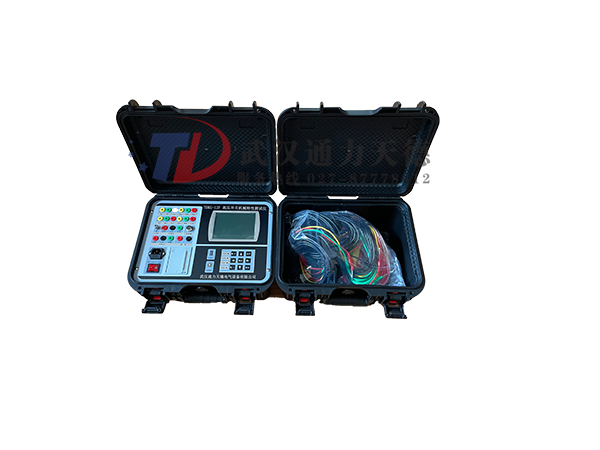

TDKG-12F高壓開關機械特性測試儀是本公司為適應各種高壓開關動作特性測試的需要，開發研制的專用儀器，能夠準確地測量出各種電壓等級的少油、多油、真空、六氟化硫等高壓斷路器的機械動特性參數。儀器采用大屏幕顯示，漢字提示人機對話的方式操作，漢字顯示結果并打印輸出，具有智能化、功能多、數據準確、抗干擾性強、操作簡單、體積小、重量輕、外觀美等優點。

1、適用于國內外生產的所有型號金屬觸頭的SF6開關、GIS組合電器、真空開關、油開關。

2、直線行程傳感器，旋轉傳感器，安裝極為方便，簡捷。

3、主機大屏幕、直透式、背景光液晶，對比度電子調節。全中文菜單提示操作，開關動作一次，顯示所有數據及波形圖譜。

4、主機可存儲多組現場分、合閘試驗結果，機內實時時鐘，便于存檔保存試驗日期、時間。

5、內置快速微型打印機，打印所有數據及圖譜。

6、儀器具有強大的數據分析功能，能對斷路器機械特性的各項指標參數進行有效分析。

7、時間：12個普通金屬斷口的固有分、合閘時間。同相同期，相間同期。

8、重合閘：每斷口的合－分，分－合,分-合-分過程時間:一分時間、一合時間、二分時間、金短時間、無電流時間值。

9、彈跳：每斷口的合閘彈跳時間，彈跳次數，彈跳過程，彈跳波形；每斷口的分閘反彈幅值。

10、速度：剛分、剛合速度，最大速度，時間－行程特性曲線。

11、電流：分、合閘線圈的分、合閘電流值、電流波形圖。

12、動作電壓：機內提供DC30～250V／20A數字可調斷路器動作電源，自動完成斷路器的低電壓動作試驗，測量斷路器的動作電壓值。

1、使用環境

     輸入電源：220V±10%  50Hz±10%

    大氣壓力：86～106kPa

    溫度：-10～45℃

    濕度：≤80%RH

2、安全性能

    絕緣電阻：＞2MΩ

    介電強度：電源對機殼工頻1.5kV耐壓1分鐘，無閃絡與飛弧。

3、基本參數

    （3）行程：

（4）電流：量程：20.00A       分辨率：0.01A

（5）斷口類型：12路金屬斷口

   （6）輸出電源：DC30～250V數字可調／20A(瞬時工作)

（7）尺寸及質量：

           主機：360mm×290mm×280mm    6kg

           附件：370mm×280mm×220mm    9kg
