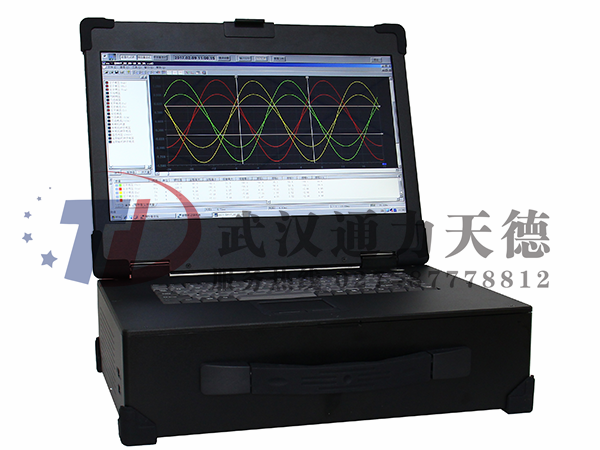

TDDJY-6000 便攜式電量記錄分析儀（也叫錄波儀），是集成了電氣試驗、故障錄波、綜合電力監測功能的便攜式儀器，采用一體機結構，內置高性能的處理、采集、運算和通訊組件，實現了先進的數據處理能力，可用于電力系統各個環節的穩態測量和暫態記錄分析。
TDDJY-6000 便攜式電量記錄分析儀（也叫錄波儀），配置了多種模擬通道，全部采用電氣隔離技術，隔離耐壓達DC3000V；模擬通道類型包括交流電壓、交流電流、直流電壓、直流電流、轉速信號等，覆蓋了電力系統各個環節的電氣信號類型。開關輸入信號類型包括有源、無源兩種。開關輸出信號為繼電器節點。
TDDJY-6000 便攜式電量記錄分析儀（也叫錄波儀），具備功能完備的集成軟件，包括了錄波、試驗、監測、長時記錄等功能。配套提供的遠程機（上位機）軟件可通過局域網與錄波儀連接，實現設備的遠程操作。
2.1、實時監測：錄波儀接入了16路模擬量、16路開關量。實時顯示波形、諧波、矢量圖，并實時計算模擬量有效值、派生量（頻率、有功、無功、功角、零序、負序等）。
2.2、發電機電氣試驗：多種發電機特性測試試驗項目，包括發電機空載試驗、短路試驗、頻率特性、進相試驗、甩負荷試驗、轉子交流阻抗、同期裝置校驗等，以及勵磁調解器的各項試驗，例如階躍試驗、滅磁試驗、零起升壓試驗等。
2.3、故障錄波：具備完整的故障錄波器功能，按預定義的故障判據監測實時信號，在符合判據時啟動波形錄制?？稍陔娏ο到y(tǒng)發生故障時，自動準確地記錄故障前、后過程的各種電氣量的變化過程。
2.4、長時錄波：長時間連續記錄模擬量的波形和有效值、開關量狀態。最長可記錄31天，最高可選采樣頻率為10kHz。
3.1、常規參數
表3.1 常規參數
硬件配置 |
顯示屏 | 15.6" LCD；分辨率：1366×768 |
存儲 | 硬盤120GB，內存4GB |
通訊接口 | 網絡：1個10/100Mbps 802.3u接口、2個USB接口 |
通道數 |
模擬量 | 16路 |
開關量 | 16路 |
派生量 | 24路 |
輸入通道 |
同步采樣頻率 | 10K/s,20K/s,50K/s,100K/s可選 |
安全性 | 電氣隔離耐壓3000VDC |
工作電源 |
交流電源 | 額定電壓：單相220V，50Hz,允許偏差-15%～+15% |
直流電源 | 額定電壓：220V，允許偏差-15%～+15% |
結構 |
機箱尺寸 | 407 (寬) ×150(高)×370(深) |
重量 | 10kg(含鋁合金包裝箱) |
環境 |
工作溫度 | 室內使用，-5 ～ +45℃，相對濕度5 ～ 95% |
存儲環境 | 室內保存：-5 ～ +45℃，濕度95rh%以下（不凝結） |
3.2、 模擬通道
錄波儀裝有8個模擬信號處理模塊，每個模塊由2路模擬通道組成。
表2.2 模擬通道
技術指標 |
A/D分辨率 | 16位 |
有效值準確度 | 0.2% |
通道類型 |
交流信號 | 用RMS（均方根）算法計算有效值 |
直流信號 | 用平均值算法計算有效值 |
轉速信號 | 處理并提取過零點信息，計算轉速、功角等參量 |
4～20mA信號 | 用平均值算法計算有效值 |
測量范圍 |
交流電壓通道 | AC150V～AC1000V |
交流電流通道 | 直接接入 | AC10A |
電流鉗 | AC1A～AC200A |
直流電壓通道 | DC±100mV、DC±2000V |
直流電流通道 | 直接接入 | DC±200mA |
霍爾電流鉗 | DC±100A |
轉速通道 | 光電傳感器或渦流傳感器；1:1或1:60 |
模塊種類詳見“附錄A”，模擬通道輸入特性詳見“附錄B”。
8個模塊的通道類型、測量范圍，可根據用戶要求調整，或根據用戶要求提供其他種類模塊。
3.3 、派生量
錄波儀最多可設置24路派生量，各類型的準確度如表2.4所示。派生量的具體類型及設置參見“6.1 參量設置-派生量”。
表3.3 派生量
類型 | 準確度 |
頻率 | ±0.02Hz |
有功功率 | 0.5%，cosφ1.0～0.5 電壓＞50% 電流＞10% |
無功功率 | 0.5%，sinφ1.0～0.5 電壓＞50% 電流＞10% |
兩矢量差，兩矢量和，交流阻抗 | 0.5% |
功率因數，正序，負序，零序，兩相負序，同期壓差 | 1% |
相角差，實測功角，線路功角 | ±0.3° |
計算功角 | ±1.5° |
標量和 | 由引用參量決定 |
標量差 | 由引用參量決定 |
一次函數 | 由引用參量決定 |
3.4、 開關量通道
錄波儀最多可接入16路開關量（有源節點外部電壓范圍參見表2.4）。也可根據用戶要求配置有源節點的電壓范圍。
表3.4 開關量通道
通道類型 | 技術參數 |
有源節點8路、無源節點8路組合 | 有源節點接入DC24~220V |
無源節點8路、有源節點4路和開出量4路 | 有源節點接入DC24~220V 開出量空節點輸出，AC220V/5A |
無源節點16路 | / |
3.5、轉速通道
錄波儀可以測量3種轉速信號（可提供DC-5～0V的偏置電壓）：
◆ 1:1信號
即發電機轉子每旋轉一周發生一個脈沖信號。例如，在軸上刷一條反光漆，使用光電傳感器輸出的信號。
此時應將面板上的撥動開關撥至1：1處，并通過調節偏置旋鈕，使得脈沖信號基本達到正負對稱。傳感器輸出的脈沖信號可以使用示波器觀察，也可以將其并聯至錄波儀的DC±300V，用“實時波形”功能觀察。例如，觀察到脈沖信號Vpp為1～5V，則應將偏置旋鈕調至-3～-2V位置，使得脈沖信號產生有效的過零點。
◆ 1：60信號
這種信號來自60齒的齒輪盤，發電機轉子每旋轉一周發出60個信號。對應的，使用的一般是鐵磁類型的傳感器，發生的是正弦電壓信號。此時偏置旋鈕應該置于0位。
◆ 脈沖數等于極對數
轉子上的測速齒輪盤的齒數與機組的極對數相同，這種情況一般出現在水輪機組上。此時應將面板上的撥動開關撥至1：1處，并在參量配置中設置極對數，詳見“6.1 參量設置-模擬量”。 偏置旋鈕應根據轉速傳感器的類型和信號的形態做具體的調節。
使用錄波儀的“實時波形”功能觀察到的轉速通道的波形，不是轉速傳感器輸出的原始信號，而是經過錄波儀轉速通道處理后得到的鋸齒波。如果轉速信號正常，且配置正確，應生成穩定的鋸齒波，并且轉速值、發電機功角值正常。轉速信號的Vpp高于1.0V，且有穩定的過零點，即可正常測量。
