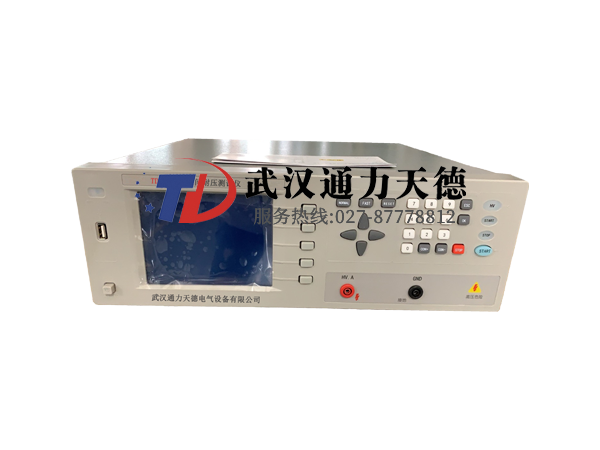

TDZJ-10K匝間耐壓測試儀可高效的、非破壞性的對有線圈繞組的部件進行電氣試驗。其原理是對標準線圈繞組和被測試?yán)@組施加相同的脈沖電壓,比較兩者的瞬態波形,以測試被測線圈的品質。瞬態波形也就是線圈內發生的衰減振蕩的波形,他可同時判斷該繞組的電感、品質因素、繞組的圈數差及匝間短路情況,在有鐵芯的情況下,還可以判斷其材質的差別等。在施加高壓脈沖的情況下,電暈放電的發生還可以對絕緣不良進行判斷。總之,標志線圈品質的各個要素,可以在極短時間內檢查完成。
本廠TDZJ-10K匝間耐壓測試儀,采用微型計算機技術把波形的各種參數量化處理,再用直觀的波形進行顯示和判斷,操作簡單,判斷準確,自動化程度高。該儀器體積小,重量輕,便于攜帶。
由于被測產品的不同,用戶需要根據實際情況選擇合適的脈沖式線圈匝間測試儀。下表列出了部分脈沖式線圈匝間測試儀的特點,以供用戶選擇。
儀器型號 | 主要特點說明 |
TDZJ-10K | 液晶顯示、單繞組、存標準波形、有存儲、有分選、有通訊 |
型 號 | TDZJ-10K | |||
通道數 | 1通道 | |||
脈沖電壓范圍 | 1KV~10KV | |||
脈沖電壓精度 | ±5%±50V | |||
脈沖電壓步進 | 200V | |||
測量速度 | 約5次/秒 | |||
高壓源控制 | 開關電源由MCU控制 | |||
沖擊次數 | 單次EXT(1~29次)、連續INT | |||
觸發方式 | 手控Manual、腳控Foot control、PC | |||
檢測判斷模式 | 面積;面積差;電暈放電量;相位 | |||
聲響方式 | 合格聲響;不合格聲響;靜音 | |||
存儲波形能力 | 100個波形及其參數 | |||
波形分辨率 | A/D:8位;采樣速度:25nS(40MHz);波形點數:250 | |||
液晶顯示 | 分辨率:320×240;5.1英寸;藍底白字 | |||
功率 | 40W | 50W | ||
電源輸入 | 220VAC±10% 50Hz±5% | |||
尺寸 | 400(W)×132(H)×430(D) | 重量 | 約10Kg | |
環境條件 | 使用溫度:10℃——30℃;使用濕度:20%——80%RH | |||
存儲溫度: 5℃——40℃:存儲濕度: 5%——90%RH | ||||
特殊功能及參數 | 按用戶要求定制 |
快速,果斷,準確,周到,徹底,服務質量贏得用戶的滿意。
Quality of service to win customers satisfaction
1. 提供專業的技術咨詢服務,幫助用戶進行產品選型。一個小時內解決用戶的技術問題。
2. 提供產品參數,樣本,質量保證書,企業簡介等資料。
3. 提供合理報價。一小時內為用戶提供規范的產品報價表。
1. 采用全國統一的《工業品買賣合同》與您簽訂合同和技術協議。
2. 自覺遵守合同法的規定,確保合同及技術協議順利履行。
3. 產品出廠前在測試中心進行各項性能的測試檢驗,向用戶提供產品的檢測數據試驗報告。
1. 我們將按照客戶的要求提供相關的技術培訓和技術資料。
2. 產品有質量問題,一個月免費免責包退包換,三年免費保修,終生維護,有合同約定的按合同約定。
3. 我們保證在15分鐘內進行電話指導,由您自行排除設備的簡單故障。
