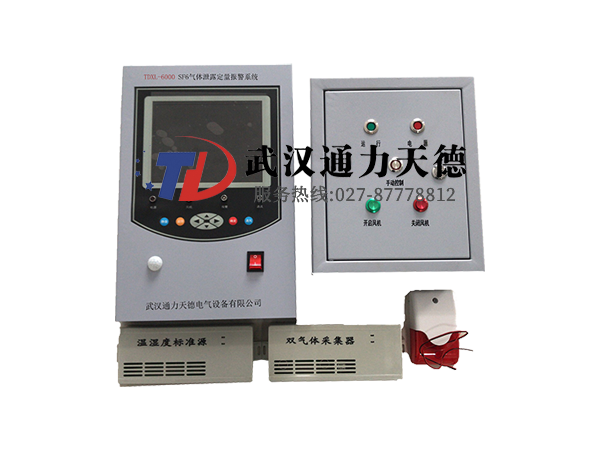

TDXL-6000SF6氣體泄露定量報警系統，是根據當前電力系統強調安全生產的形勢，為在安裝有SF6設備的配電裝置室的工作人員提供人身健康安全保護而設計、開發的智能型在線檢測系統。

系統主要檢測環境空氣中SF6氣體含量和氧氣含量，當環境中SF6氣體含量超標或缺氧，能實時進行報警，同時自動開啟通風機進行通風，并具有溫濕度檢測、工作狀態語音提示、遠傳報警、歷史數據查詢等諸多豐富功能。

系統采用聲速原理，能夠實時、定量測量SF6濃度，哪怕在SF6濃度在50ppm(v/v)也能有效地檢測。不僅可以達到保障人身安全的目的，而且還能確保設備正常運行；原裝進口高穩定的超聲波傳感器和氧傳感器，可以為現場工作人員提供更多一層可靠保護。

    本系統可廣泛應用于各種電壓等級的SF6開閉室、SF6開關室、 組合電器室（GIS室）、SF6主變室等。

1先進的測試原理

系統采用聲速原理，可定量、實時在線測量SF6泄漏氣體含量，克服了傳統測量方法如負電暈放電法和鹵素傳感器法只能定性判別是否越限的缺陷，能夠準確得到氣體中SF6含量。

2高可靠性

系統采用雙差分處理方法，有效克服了溫度、濕度對測量結果的影響，消除了傳統產品的缺陷。系統經檢測，安全符合《JJG 914-1996六氟化硫檢漏儀檢定規程》要求！

2.1安全性

系統采用24V直流電源通往各采集點，避免了其它系統采用220AC電源，確保系統的安全性。

2多重檢測功能

主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度、濕度等環境數據的輔助檢測功能，完全符合《電業安全工作規程》要求。

3早期現場報警技術

微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。

4現場總線設計

一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。

5多點組網檢測

單個變電站最多128點同時檢測，滿足現場環境需要，提高檢測可靠性。

6遠程監控功能

系統采用CDT通訊規約，可將數據傳送到遠方控制中心。具有多年安全運行經驗，系統穩定、擴展性好，具有數據組態、圖形組態、曲線分析、數據報表、歷史數據查詢等功能。

7多種通訊方式

遠程通訊可以采用多種通訊介質，包括光纖、載波、以太網、電話線等。

8報警記錄查詢功能

主機配有大容量數據存儲器，可存儲多條報警記錄，方便查詢。

9歷史數據記錄和查詢

主機配有大容量數據存儲器，可存儲大量測量數據，方便查詢。

10紅外監視功能

可選配，檢測工作人員進入工作范圍，自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。

11免維護設計

盡心的電氣設計，整機無可調節器件，高等級、品質保證的元器件選用，優異的抗干擾性能。

3.1工作環境

溫度范圍：－10℃~＋50 ℃

濕度范圍：≤95%RH

地震等級：7度

大氣壓力：86kPa~106kPa

3.2 SF6測量指標

測量范圍：0～30000ppmv

報警點：可在測量范圍內設置，默認1000ppmv

引用誤差：±5%FS

重復性誤差：<5%FS

零點漂移：<5%FS

量程漂移：<5%FS

3.3氧氣測量指標

檢測濃度：0～25%

氧氣濃度報警點：18%

氧氣測量精度：<0.4%,O2在21%時

3.4其它指標

溫度測量范圍： -25℃ ~ +99℃

濕度測量范圍： 0～99%RH

工作電源：AC/DC 100~265V

報警輸出功率：AC 220V/10A

風機輸出功率：AC 220V/20A

風機通風時間設定：可設置，默認15MIN/次

數據記錄時間：1個月

通訊方式： RS-485總線方式

通訊規約：通用電力通信規約

絕緣性能 外殼與電源間：>10MΩ

抗電強度 外殼與電源間：>2000V

電磁兼容特性：快速瞬變脈沖群 GB/T17626.4-1999 3級

雷擊（浪涌） GB/T17626.5-1999 3級
