本系列產品具有重量輕，體積小，造型美觀，性能穩定，使用攜帶方便等特點，特別使用于現場操作使用，是國內更新?lián)Q代的新型交直流兩用高壓試驗變壓器。本系列產品使用于電力系統及各電力用戶的現場檢測各種電氣設備的絕緣性能試驗、電器產品的直流高壓小電流的各種電壓系統或裝置中的高壓電源。

使用條件

a) 環境溫度：0-40℃

b) 相對濕度：<85℅

c) 海拔高度：<2000米

d) 電壓：AC220V，50Hz

e) 容量：10kVA

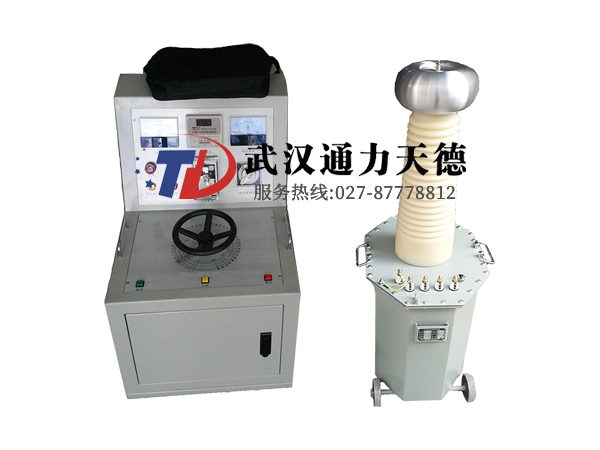

本裝置共包含兩個部分：油浸式交流10KVA/100KV高壓試驗變壓器及配套10KVA控制臺，可以滿足35KV及以下電力系統高壓開關、電流互感器、2000KVA以下電力變壓器等電力負載的交流耐壓試驗。具體參數如下：

1，油浸式高壓試驗變壓器：

型號：YDJ-10KVA/100KV  1臺

主要技術參數：

容量：10KVA

輸入電壓：AC:200V  50Hz

輸入電流：50A

輸出電壓：AC100KV  輸出電流：0.1A

儀表電壓：100V

高壓對低壓變比：500:1

高壓對儀表變比：1000:1

   空載電流占額定≤6％

阻抗：≤10％

工作形式：斷續短時工作，自冷。

外形：鐵外殼八角形結構，底部裝有可移動腳輪輪。

表層涂裝：國際流行淺灰色。

2，試驗變壓器配套控制臺：

型號：TDCT-10KVA   1臺

容量：10KVA

主要技術參數：

輸入電壓：AC:220V  50Hz

輸入電流：45A

輸出電壓：AC0～400V

輸出電流：50A

工作形式：斷續短時工作。

主要功能：高壓電壓指示、低壓電流指示、耐壓計時整定及計時到報警、低壓過流保護及設定、零位啟動保護、啟動、停止、計時。

外形：鐵外殼臺式結構，底部裝有可移動萬向輪。

表層涂裝：國際流行淺灰色。
